矢量量化（VQ）：从码本设计到率失真理论

矢量量化（Vector Quantization, VQ）解决压缩的一个基本矛盾：数据取值无限，预算只容得下有限个代表。它把输入替换为码本中最近的码矢，之后只传索引，在固定比特率下追求平均失真最小——这也是乘积量化（PQ）：高维向量检索的工程基石与 VQ-VAE 的共同地基。

问题与优化目标

矢量量化的方案很直接——准备一本含 $N$ 个代表矢量的码本，任何输入都替换成离它最近的代表，之后存储与传输只需要代表的索引， $lo g_{2} N$ 个比特。代价是失真：代表终究不是原值。 $N$ 越大越逼真也越费比特——量化的一切设计与理论，都在这个矛盾里打转。

优化目标可以写成一句话：给定一批训练数据 $T$ 、固定码本大小 $N$ （即固定比特率），找一本平均失真最小的码本。

$min_{C} D (C) = \frac{1}{∣ T ∣} \sum_{x \in T} min_{c \in C} d (x, c)$

决策变量其实是两件事： $N$ 个代表放在哪（码本），以及每个点归谁管（划分——数学上就是 Voronoi 划分）。好消息是两件事各自取到最优都不难；坏消息是同时最优是 NP-hard 的，实用解法只能交替逼近——这正是下一节 LBG 算法的路数。

这个问题有个完全同构的日常版本——连锁便利店选址。城市居民是数据点， $N$ 家店是码矢，每家店的服务区是胞腔；居民永远去最近的店（最近邻条件），老板把生意不佳的店搬到其服务区居民的质心处（质心条件），反复挪到平均到店距离不再下降为止（收敛到局部最优）。选址预算 $N$ ，就是比特率。

数学模型

符号表（ $R$ 一族三用，靠参数与上下文区分）：

符号	含义
$k$	矢量维度（每个矢量打包的标量个数）
$R^{k}$	输入空间， $k$ 维欧氏空间
$Q (\cdot)$	量化器， $R^{k} \to C$ 的映射
$C = {c_{1}, \dots, c_{N}}$	码本（codebook），有限码矢集合
$c_{i}$	码矢（codevector）
$N = ∣ C ∣$	码本大小
$R = \frac{1}{k} lo g_{2} N$	比特率（bit per dimension, bpd）
$R_{i}$	胞腔（cell）：归属码矢 $c_{i}$ 的输入区域
$R (D)$	率失真函数：失真不超过 $D$ 所需的最小码率（详见率失真理论）
$d (x, c)$	失真度量，默认 MSE $∥ x - c ∥_{2}^{2}$
$D$	平均失真 $\frac{1}{∣ T ∣} \sum_{x} d (x, Q (x))$
$T$	训练集
$σ^{2}$	无记忆高斯信源的方差

量化器 $Q : R^{k} \to C$ 的规则只有一条——把输入替换为最近的码矢：

$Q (x) = ar g min_{c \in C} d (x, c)$

每个码矢统治一块胞腔（cell），全体胞腔构成 Voronoi 划分。

失真度量默认用 MSE， $d (x, c) = ∥ x - c ∥_{2}^{2}$ ；L1、余弦距离、加权 MSE $d (x, c) = (x - c)^{T} W (x - c)$ 也常见。度量选择要对齐应用目标——检索场景若以余弦相似度为准，就用余弦度量训码本。

LBG 算法：交替最优

算法由 Linde、Buzo、Gray 于 1980 年提出，思想源头是 1957 年 Steinhaus 的最优划分问题。优化目标里的两个决策，分别取到最优，就是量化器的两个经典必要条件。最近邻条件：给定码本，每个矢量归入最近码矢的胞腔，

$R_{i} = {x \in R^{k} ∣ d (x, c_{i}) \leq d (x, c_{j}), \forall j \neq = i}$

质心条件：给定划分，每个码矢取所在胞腔的质心（「把店搬到服务区质心」）， $c_{i} = \frac{1}{∣ R _{i} ∣} \sum_{x \in R_{i}} x$ 。对平均失真 $D = \frac{1}{∣ T ∣} \sum_{x} d (x, Q (x))$ 关于 $c_{i}$ 求导置零，MSE 下解出的正是质心——两个条件各自把问题化到最优，合起来就是坐标下降。

LBG 算法就是这两个条件的交替执行：初始化码本 → 最近邻划分 → 质心更新 → 失真下降小于阈值即停。 $D$ 非负有下界且每步单调不增，必然收敛——但只到局部最优，结果依赖初始化。

初始化决定最终停在哪个局部最优，常见三种：随机采样、K-means++、分裂法（从 1 个码矢起步，每次分裂为二直至达到 $N$ ，最稳）。空胞腔是经典病：某码矢长期无样本归属就变死码，分裂法配合「空胞腔重置到最大失真样本」可缓解。

细看会发现 LBG 与 K-means 是同一个算法：码本大小 ↔ 聚类数，码矢 ↔ 聚类中心，Voronoi 划分 ↔ 聚类结果。码本设计问题等价于聚类问题，K-means 的全部研究（初始化、mini-batch、GPU 加速）可直接迁移。

import numpy as np

def lbg(X, n_codewords, n_iter=50, tol=1e-6, seed=0):
    """LBG 码本设计，结构上就是 K-means。"""
    rng = np.random.default_rng(seed)
    codebook = X[rng.choice(len(X), n_codewords, replace=False)].copy()
    prev = np.inf
    for _ in range(n_iter):
        # 划分：最近邻分配（K-means 的 E 步）
        d = ((X[:, None, :] - codebook[None, :, :]) ** 2).sum(-1)
        labels, dist = d.argmin(1), d.min(1).mean()
        if prev - dist < tol:      # 失真不再下降即收敛（局部最优）
            break
        prev = dist
        # 更新：胞腔质心（M 步；空胞腔保留原码矢）
        for i in range(n_codewords):
            pts = X[labels == i]
            if len(pts):
                codebook[i] = pts.mean(0)
    return codebook, labels, dist

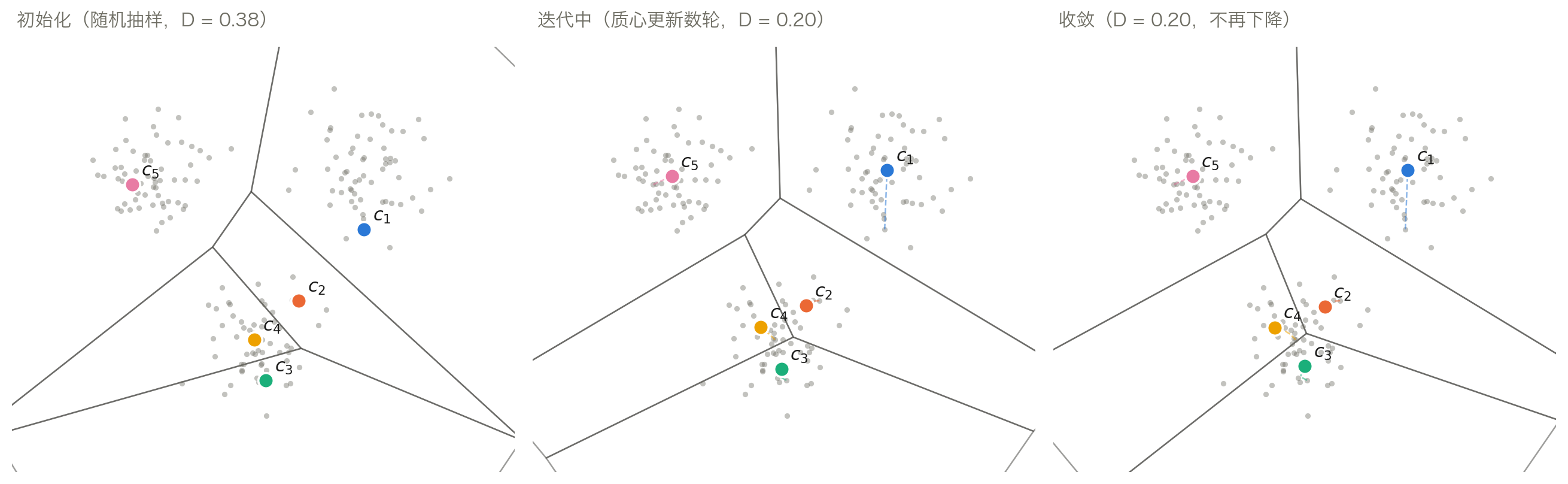

三帧对照：随机初始的码矢沿虚线轨迹逐轮走到所在胞腔的质心，失真单调下降后停滞。 $K = 5$ 而数据只有 3 簇——收敛后两个码矢挤进同一簇，正是局部最优的直观形态。

理论极限与维度诅咒

率失真理论给出压缩的下界。 $k$ 维无记忆高斯信源在 MSE 下的率失真函数：

$R (D) = \frac{1}{2} lo g_{2} (\frac{σ ^{2}}{D}), 0 < D \leq σ^{2}$

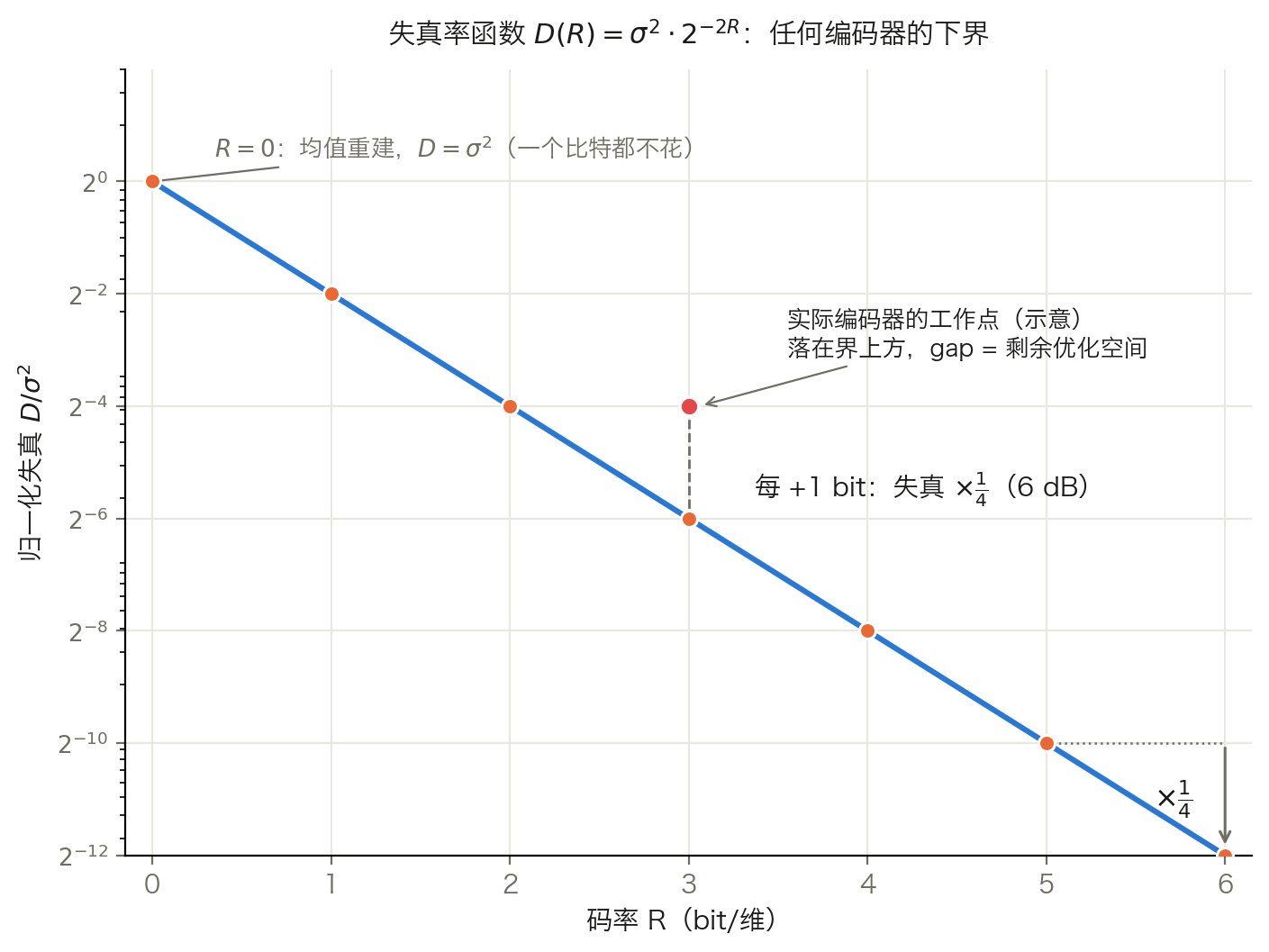

反解出失真-码率函数 $D (R) = σ^{2} \cdot 2^{- 2 R}$ ，它在 log 轴下是直线：每 +1 bit 失真 ×¼。任何编码器的 $(R, D)$ 工作点都只能落在界上方，到界的距离就是剩余的优化空间。

VQ 的核心理论结论是矢量量化增益：维度 $k$ 越大，性能可任意接近这个界——标量量化永远到不了。直觉来自相关性：标量量化逐个处理数值，完全忽略数据间的相关——图像相邻像素高度相关，独立量化每个像素等于反复为冗余付费；2×2 的四个像素拼成 4 维矢量一次量化，相关性被码本整体「打包吸收」。这是「整体大于部分之和」在信息论里的具体形态。

代价是维度诅咒。比特率固定时码本大小 $N = 2^{k R}$ 随维度指数爆炸： $k = 4$ 、 $R = 1$ bpd 时 $N = 16$ ； $k = 16$ 时 65536； $k = 128$ 时 $2^{128} \approx 3.4 \times 1 0^{38}$ ——存储与最近邻搜索（每次量化 $O (k N)$ 次距离计算）都不可行。KD 树、球树在高维下退化到接近暴力扫描。传统 VQ 因此只服务低维场景（语音参数 10–20 维），高维特征必须走结构化分解，这就是乘积量化（PQ）：高维向量检索的工程基石的出发点。

应用版图：哪里真用了 VQ

语音编码是 VQ 的起家之地：CELP 系标准（G.729 以 8 kbps 压到接近长途音质、AMR 全系）里，LSP 参数和激励信号都靠矢量量化——激励码本搜索本质就是最近邻查表。

常见误读是以为图像视频标准也用了 VQ——其实没有：JPEG（DCT + 均匀标量量化）、JPEG2000（小波 + 标量死区量化 + EBCOT 熵编码）、WebP、AV1 全部是「变换 + 标量量化 + 熵编码」三段式。VQ 图像编码是 1980–90 年代的研究线，未进入主流标准。

深度学习时代 VQ 换了主战场，三条线各自成篇：检索用乘积量化压库向量（见 PQ 篇）；生成模型用 VQ 造离散潜空间（VQ-VAE 一族，见 VQ-VAE）；权重量化的谱系值得澄清——Han 等人 2015 年的 Deep Compression 用 k-means 聚类做权重共享，是真正的 VQ；而 GPTQ、AWQ 严格说是 4-bit 标量 PTQ 的精化（Hessian 误差补偿、激活感知缩放），常被泛称为「矢量量化思想」，属宽泛借用；NF4、FP8 则是数值格式，与 VQ 无关。

术语速查

术语	英文	一句话释义
最近邻条件	nearest-neighbor condition	固定码本时，最优划分是按最近码矢归类的 Voronoi 划分
质心条件	centroid condition	固定划分时，最优码矢是所在胞腔的质心
坐标下降	coordinate descent	交替固定一半变量优化另一半；LBG 的收敛机制
空胞腔	empty cell	长期无样本归属的胞腔，对应码矢退化为死码
分裂法	splitting	从 1 个码矢起步反复分裂到 $N$ ，最稳的 LBG 初始化
矢量量化增益	VQ coding gain	维度 $k$ 增大时性能可逼近率失真界，标量量化做不到
维度诅咒	curse of dimensionality	$N = 2^{k R}$ 随维度指数爆炸，存储与搜索都不可行
LSP	line spectral pairs	线谱对参数，语音编码中 VQ 量化的主要对象
CELP	code-excited linear prediction	码激励线性预测，VQ 起家的语音编码标准族
PTQ	post-training quantization	训练后量化；GPTQ/AWQ 属其 4-bit 标量精化，非 VQ

深入阅读：Gersho & Gray《Vector Quantization and Signal Compression》（1992，领域圣经）；LBG 原始论文（1980）。
